Línea de enlatado de bebidas
Modern Machinery suministra líneas de enlatado que procesan refrescos carbonatados, zumos sin gas y cerveza. El sistema utiliza llenado isobárico para bebidas carbonatadas y llenado por gravedad para bebidas sin gas. La línea admite tamaños de lata de 150 ml a 500 ml y funciona con latas de aluminio, hojalata y PET.
¿Qué es una línea de enlatado de bebidas?
Una línea de enlatado de bebidas es un sistema de producción que llena y sella bebidas en latas de metal o PET para su distribución minorista.
El método de llenado cambia según el producto. Para bebidas carbonatadas (cola, refrescos, agua con gas), MD utiliza llenado isobárico. Este método mantiene el gas en el líquido bajo presión y evita la formación de espuma. El sistema isobárico maneja niveles de carbonatación de hasta 4.1 volúmenes de CO₂. Para bebidas sin gas (jugos, té helado, agua natural), MD utiliza llenado por gravedad. Este método emplea una válvula de flujo simple y funciona más rápido para líquidos de baja viscosidad. Para cerveza, ofrecemos una opción de llenado al vacío para reducir la absorción de oxígeno.
La línea admite tamaños de lata de 150 ml a 500 ml y permite cambiar entre latas de aluminio, hojalata y PET con piezas de cambio rápido.
Diseño de la línea de enlatado: 9 máquinas en secuencia

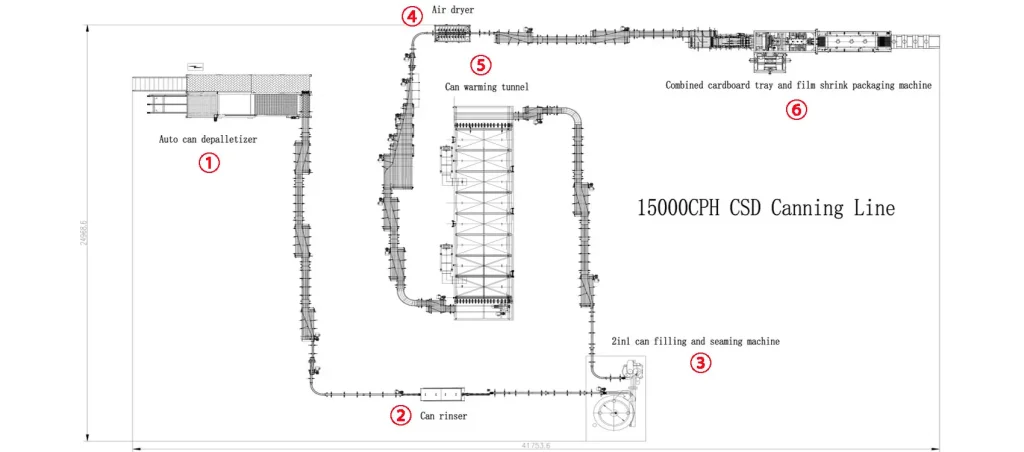

El dibujo a continuación muestra el plano de planta estándar. La cinta transportadora conecta cada máquina en este orden fijo. Revise la secuencia antes de solicitar una cotización.
Máquinas clave en una línea de enlatado de bebidas carbonatadas (CSD)
Despaletizador automático de latas
Máquina llenadora y cerradora de latas 2 en 1
Máquina de detección de nivel de líquido
Máquina carbonatadora de bebidas
Túnel de calentamiento de latas
Envolvedora retráctil lineal
Envasadora de bandejas de cartón
Paletizador automático de botellas
Envolvedora automática de film estirable
Especificaciones clave para su línea de enlatado
Proporcione estos parámetros a nuestro equipo de ingeniería. Dimensionaremos la línea para que coincida con su tipo de producto y sus necesidades de producción diaria.
| Tipo de producto | Bebidas carbonatadas (cola, refrescos, agua con gas), bebidas sin gas (zumos, té helado, agua natural) y cerveza. |
|---|---|
| Materiales de las latas | Aluminio (2 piezas), hojalata (3 piezas) y latas de plástico PET. |
| Rango de volumen de la lata | 150 ml a 500 ml (estándar); tamaños personalizados disponibles bajo pedido. |
| Rango de diámetro de la lata | 50 mm a 85 mm |
| Rango de altura de la lata | 80 mm a 200 mm |
| Nivel máximo de carbonatación | Hasta 4.1 volúmenes de CO₂ (llenado isobárico) |
| Capacidad de producción | 1,000 a 15,000 latas por hora (CPH), dependiendo del modelo y el tamaño de la lata. |
| Métodos de llenado | Llenado isobárico (productos carbonatados) y llenado por gravedad (productos sin gas). Opción de llenado al vacío disponible para cerveza. |
| Precisión de llenado | ± 1.0 ml por lata (dependiendo de las características del producto y las dimensiones de la lata) |
| Tipo de cierre | Doble cierre (estándar para tapas de latas de 2 y 3 piezas) |
| Medio de enjuague | Agua purificada o aire estéril |
| Material de las piezas en contacto | Acero inoxidable 304 y 316. Las juntas de sellado son de grado alimentario |
Características del monobloque llenadora-cerradora 2 en 1
El sistema isobárico utiliza gas CO₂ comprimido para igualar la presión dentro de la lata y el tanque de llenado. La bebida fluye bajo la misma presión que la lata. Este método detiene la liberación de CO₂ disuelto, por lo que el producto final mantiene su efervescencia sin exceso de espuma. El sistema maneja una carbonatación de hasta 4.1 volúmenes.
Para jugos y agua sin gas, Modern Machinery utiliza una válvula de alimentación por gravedad. El líquido fluye desde el tanque elevado hacia la lata solo por gravedad. Este diseño es más sencillo, utiliza menos piezas móviles y funciona más rápido para productos no carbonatados.
Cada posición de llenado tiene un sensor de proximidad. El sensor verifica la presencia de una lata antes de que se abra la válvula. Si falta una lata, la válvula permanece cerrada. Esta acción evita derrames de líquido y reduce el desperdicio de producto.
La torreta de cierre utiliza un rodillo de primera operación y un rodillo de segunda operación. Los rodillos forman el doble cierre paso a paso. La cerradora verifica el espesor del cierre y la longitud del gancho durante el ciclo para garantizar un sellado hermético.
Modern Machinery suministra kits de cambio para diferentes diámetros y alturas de lata. Los operadores intercambian las pinzas de las latas, las estrellas, la carrera de la válvula de llenado y los rodillos de la cerradora. El cambio completo toma alrededor de 90 minutos, dependiendo de la diferencia de tamaño y la experiencia del operador.
El transportador y las pinzas admiten aluminio (metal blando), hojalata (metal más duro) y PET (plástico). La máquina ajusta la presión de las pinzas para evitar abollar el aluminio o aplastar el PET.
El tanque de llenado, las tuberías y los colectores de válvulas tienen conexiones CIP. Los operadores ejecutan un ciclo de agua caliente y detergente cáustico entre cambios de producto. Este diseño reduce el tiempo de limpieza manual.
La estrella de descarga de la llenadora-cerradora coincide en velocidad con la entrada del túnel de calentamiento. El transportador utiliza un variador de frecuencia para ajustar la velocidad. Esta sincronización evita que las latas se empujen entre sí y evita que los extremos se abollen.
Flujo de trabajo del proyecto desde la fórmula hasta la instalación
Especificaciones del producto y la lata
Modern Machinery revisa la receta de su bebida (volumen de CO₂, viscosidad, pH), el material de la lata (aluminio, hojalata o PET), las dimensiones de la lata y el tipo de tapa. Confirmamos el método de llenado: isobárico, por gravedad o al vacío (para cerveza).
Diseño de la planta de fábrica
Nuestro departamento de CAD diseña la distribución de la planta. El plano marca las 9 posiciones de las máquinas, las longitudes de las cintas transportadoras y las conexiones de servicio (aire comprimido, gas CO₂, electricidad y drenaje).
Montaje y prueba de aceptación en fábrica (FAT)
Ensamblamos la línea en nuestra fábrica. Le invitamos a probar sus latas reales y muestras de bebida. Durante la FAT (Prueba de Aceptación en Fábrica), medimos la precisión del llenado, la integridad del cierre (cortar e inspeccionar el cierre) y la velocidad general de la línea.
Instalación y capacitación
Nuestro equipo de servicio técnico se encarga de la instalación mecánica y la conexión eléctrica en sus instalaciones. Luego, ponemos en marcha la línea, ajustamos los rodillos de la cerradora, capacitamos a sus operadores y proporcionamos la documentación de mantenimiento.
Videos de líneas de producción de enlatado reales
Encartonadora de productos químicos para Australia
Un sistema automático de armado de cajas, envasado de botellas y sellado de cartones desarrollado para un proyecto de líquidos químicos en Australia. El sistema de acero inoxidable SS316 maneja botellas de HDPE de 5L y completa el formado de cajas, la carga de botellas y el sellado de cajas a una velocidad de 14 cajas por minuto.
Etiquetadora OPP de alta velocidad
Etiquetadora rotativa de alta velocidad con adhesivo termofusible OPP para botellas de agua de PET de 500 ml.
Máquina sopladora de botellas PET
Una máquina sopladora automática de botellas PET de seis cavidades para producir botellas de bebida de 500 ml a 8000 BPH.
Explore nuestros proyectos de líneas de enlatado completados
Seleccione su línea de enlatado por tipo de bebida, tamaño y producción
Por tipo de bebida
- Bebidas carbonatadas (cola, tónica, refrescos) – Utilice llenado isobárico. Este método preserva el volumen de CO₂ y evita la formación de espuma. Maneja hasta 4.1 volúmenes de CO₂.
- Bebidas sin gas (jugos, té helado, agua sin gas) – Utilice llenado por gravedad. Este método es más rápido y consume menos energía para productos no carbonatados.
- Cerveza – Utilice llenado isobárico con una opción de pre-evacuación al vacío. Esta combinación mantiene la carbonatación y reduce el oxígeno disuelto.
Por tamaño de lata
- 150 ml – 250 ml – Latas pequeñas para bebidas energéticas, porciones pequeñas de jugo y tamaños de muestra.
- 250 ml – 355 ml – Estándar para cola, cerveza y bebidas de consumo individual.
- 355 ml – 500 ml – Latas altas (Tallboys) para cerveza artesanal y porciones más grandes de jugo.
Por producción horaria
- 1,000 – 3,000 CPH – Para productores de bebidas artesanales y marcas emergentes.
- 4,000 – 8,000 CPH – Para distribuidores regionales y envasadores por contrato.
- 9,000 – 15,000 CPH – Para plantas de bebidas a gran escala con contratos multimarca
Preguntas frecuentes
¿Cuál es la diferencia entre una lata de 2 piezas y una de 3 piezas? ¿Su línea maneja ambas?
Una lata de 2 piezas tiene un cuerpo sin costuras formado a partir de una sola hoja de aluminio mediante un proceso de embutición y estirado. Es más ligera y se utiliza para cerveza y refrescos carbonatados. Una lata de 3 piezas tiene un cuerpo hecho de una hoja plana enrollada y soldada en un cilindro, con dos extremos separados. Por lo general, está hecha de hojalata y se utiliza para algunos jugos, tés y productos no carbonatados. La línea de enlatado de Modern Machinery maneja ambos tipos. La cerradora se ajusta automáticamente a los diferentes grosores de material y estilos de extremos.
¿Cuál es el nivel máximo de carbonatación que puede manejar su llenadora isobárica?
El sistema de llenado isobárico maneja niveles de carbonatación de hasta 4.1 volúmenes de CO₂. Esto cubre cervezas lager estándar (2.5–2.7 volúmenes), la mayoría de las cervezas artesanales (2.7–3.2 volúmenes) y refrescos y aguas con gas de alta carbonatación (3.5–4 volúmenes). Para productos superiores a 4.1 volúmenes, recomendamos una llenadora a contrapresión con funciones adicionales de control de espuma.
¿Necesito un calentador de latas independiente si no voy a etiquetar mis latas?
No necesariamente. El túnel de calentamiento se utiliza principalmente para elevar la temperatura de la lata por encima del punto de rocío para detener la condensación. La condensación puede humedecer las bandejas de cartón, debilitar los sellos de película retráctil y causar corrosión en las latas durante el almacenamiento. Incluso si no etiqueta, recomendamos un calentador para cualquier producto llenado en frío (por debajo de 10°C) que se vaya a empacar en cartón o película retráctil. Para el llenado a temperatura ambiente, puede omitir el calentador.
¿Cómo verifica la cerradora la calidad del cierre durante la producción?
La cerradora incluye un sistema de inspección de cierre que monitorea el grosor del cierre y la longitud del gancho durante el ciclo de sellado. Algunos modelos utilizan sensores para medir las dimensiones del cierre en tiempo real. Si el cierre queda fuera de la tolerancia establecida, la máquina alerta al operador o rechaza automáticamente la lata defectuosa. También recomendamos el corte manual del cierre y la inspección a intervalos regulares (cada 30–60 minutos) como una práctica de calidad estándar.
¿Cuál es el tamaño mínimo y máximo de lata que admite su línea?
La línea estándar admite diámetros de lata de 50 mm a 85 mm y alturas de 80 mm a 200 mm. Esto cubre latas mini (150–200 ml), latas estándar de 330 ml y 355 ml, y latas altas de 500 ml. Para tamaños fuera de este rango, ofrecemos ingeniería personalizada. Por favor, proporcione las dimensiones específicas de su lata para confirmar la compatibilidad.
